产品简介

在水循环系统中存在着大量空气，如果不加以脱除容易产生气阻，从而造成局部或整个系统的循环不畅且冷热不均。同时由于水中含有氧气而使得供热（制冷）设备出现如下问题：

1） 管道和散热器等未端设备腐蚀、穿孔、漏水。

2) 散热器、换热器、系统管网及水泵产生噪音，且容易磨损和损坏。

3) 注水、试运行时间会延长。

4) 需频繁的手动放气。

5) 热传输和制冷的效果会降低，特别是在较高的楼层。

6) 在运行及突然停机后易产生故障。

功能简介

1）适合于任何水循环（供水/制热）系统

2）全中文液晶触摸显示操作界面，稳定的西门子PLC控制逻辑控制系统。

3）真空脱气机的工作时间可任意调节

4）自带RS485和网口接口，可与楼宇自控系统相连接

5）单台真空脱气机对应系统容积量150m³以内

6）可壁挂安装

7）保持好的热传递效果

8）大大地缩短系统初次注水后的试运行时间

9）保证系统稳定运行

10）整体系统高效运行，无噪音

11）安装简便，并易于反复装卸

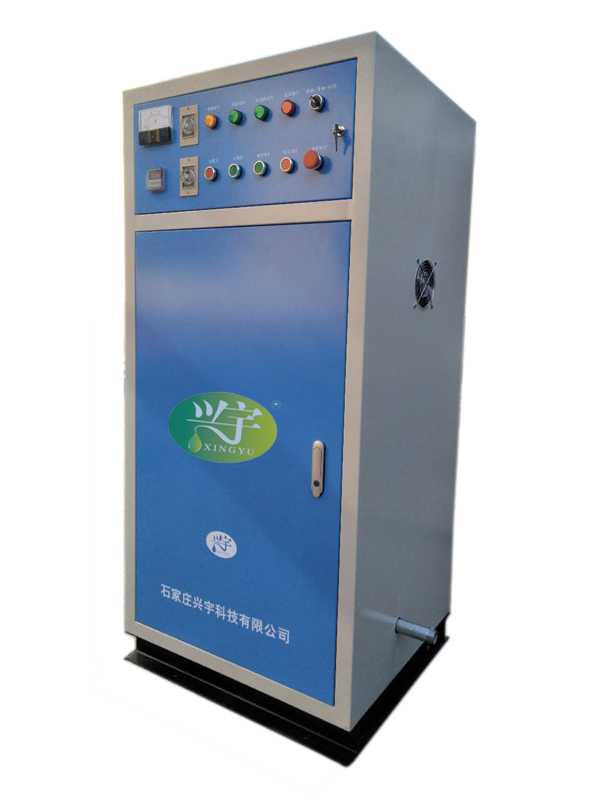

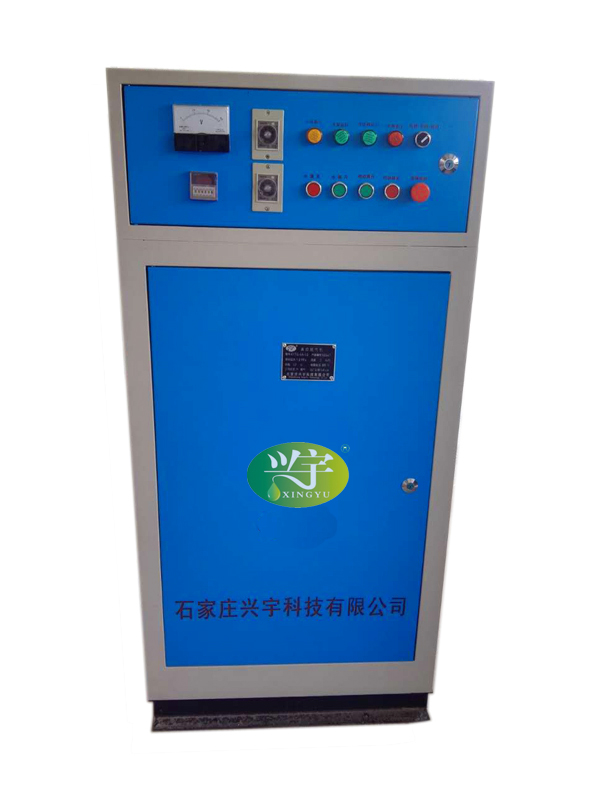

实物图及产品选型

    兴宇公司在吸收国内外先进技术的基础上，结合国内水质及系统环境的特点，开发出真空脱气机，此设备优化工艺流程，采用智能控制方式，能够连续强效脱除水系统中的游离气体和溶解性气体，很好的解决了上述问题。真空脱气机在所有闭合水循环系统中都能运转。

真空脱气机的工作原理是将系统中的一部分液体置于真空的环境下，液体中的溶解气体就会释出并与系统分离，之后，这些脱气的、具有吸收性的液体被注回系统参加循环，它们会吸收系统中已经存在游离气体和溶解气体，以再次达到平衡，这样的过程循环往复，系统中几乎所有的气体就都被释放去除了。

真空脱气机可以与楼宇自控系统连接，提供运行状态的显示，并可远程控制真空脱气机的启停。

工作原理：

根据亨利定律，气体在水中的溶解度与水温和压力相关，在一定温度下，与气体的压力成正比。在一定的压力下，水温降低，气体溶解度增加，水温升高，气体溶解度降低。当降低水面的压力，而可在较低水温下，使溶于水中的气体析出，从而除去水中的气体。真空脱气（脱氧）机就是通过在机器中产生真空，将水中的游离气和溶解气释放出来，再通过自动排气阀排出系统，脱气后的水再注入系统，这些低含气量的水是不饱和水，对气体具有高度的吸收性，它将吸收系统中的气体以寻求气水平衡。如此循环往复，将系统水中的所有气体脱除。真空脱气机按照预设的脱气程序每日运行，脱气通过两个阶段进行：

进水阶段：系统液体通过电磁阀进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。

抽真空阶段：随着进水电磁阀关闭，抽真空阶段的过程开始。立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解的气体全部释出，聚集在罐的顶部并通过自动放气阀排出。此时进水电磁阀再次打开，新的液体进入罐内。那些无气的、有吸收性的液体被重新注回系统参与循环，并可以吸收系统中已有的气体。当这些液体再次进入脱气机时，那些新溶进的气体同样会被脱除。



应用范围

真空脱气机适用于一切闭路水循环系统，特别适用于以下系统：

*集中供暖系统          *毛细管网采暖制冷系统

*中央空调系统          *采用钢制散热器的系统

*温室循环系统          *地板式采暖系统



安装示意图

单台安装示意图                多台并联示意图



备注：多台并联时，真空脱气机进出水管应直接与主干管进行连接（每台真空脱气机进出水管都应在主干管上单独开口。见多台并联示意图）

产品特点

可靠的脱气装置；

延长设备的使用寿命；

适合任何加热或制冷系统使用；

提高换热器性能；

脱气机全自动智能控制，实时监测脱气状态，并对脱气量进行记录。

全中文触摸液晶屏显示，操作更加方便，采用西门子PLC，运行更加可靠。

液晶显示屏可以当前时间，系统压力，运行状态，错误故障提示。



水系统压力过低，或者系统压力事故性过高的保护；

真空罐内液位过低（防止水泵干转）；

电源电压触点未正确连接到控制面板和三相电源极性接入错误时故障提醒功能；

系统可以采用多台并联；

整个系统的寿命期内都安静的运行；

安装简便、使用安全并可易地再用；
